Spôsoby prichytenia kompozitných roštov

Spôsoby prichytenia kompozitných roštov
Spôsoby prichytenia kompozitných roštov

Prichytenie k podpere bez vŕtania

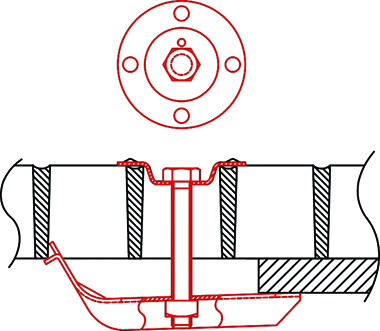

Typ B
Príchytka pre rošty s okom 38/26, 38/30 alebo 38/38 bez nutnosti vŕtať podperu. Súprava sa skladá z prehnutého tanierika, excentrického strmeňa, skrutky a matice.

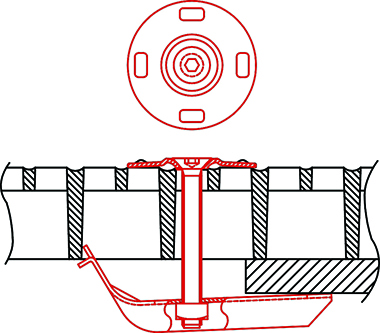

Typ B1
Príchytka pre rošty rošt s okom 19/30, 19/38 alebo kryté rošty bez nutnosti vŕtať podperu. Súprava sa skladá z plochého tanierika, excentrického strmeňa, skrutky a matice.

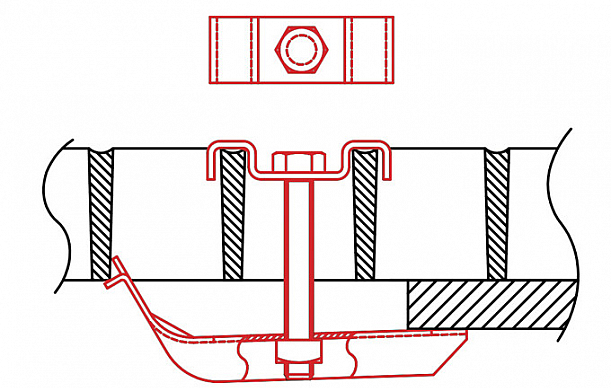

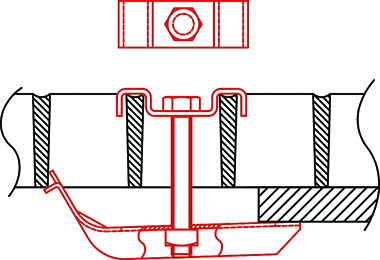

Typ B2
Príchytka pre rošty rošty s okom 38/26, 38/30 alebo 38/38 bez nutnosti vŕtať podperu. Súprava sa skladá z vlnky, excentrického strmeňa, skrutky a matice.

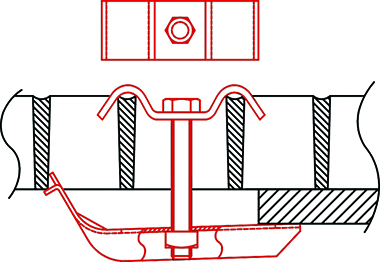

Typ B2-50
Prcíhytka pre rošty 50/50 bez nutnosti vŕtať podperu. Súprava sa skladá z vlnky, excentrického strmeňa, skrutky a matice.



Prichytenie k podpere s vŕtaním

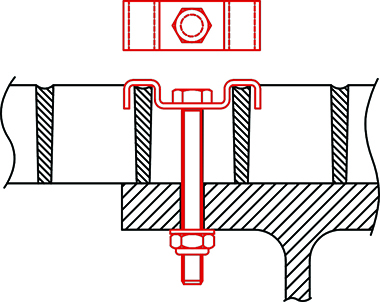

Typ M
Príchytka pre rošty rošty s okom 38/26, 38/30 alebo 38/38 s vŕtaním podpery. Súprava sa skladá z vlnky, excentrického strmeňa, skrutky, matice a podložky. Vlnka môže pri nadmernom dotiahnutí poškodiť kompozitný rošt. Vhodnejšie je preto použiť tanierik. Vlnka môže pri nadmernom dotiahnutí poškodiť kompozitný rošt. Vhodnejšie je preto použiť tanierik.

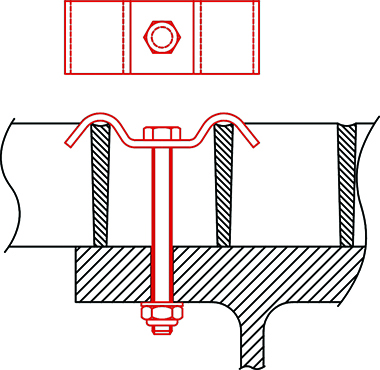

Typ M-50
Príchytka pre rošty rošty s okom 50/50 s vŕtaním podpery. Súprava sa skladá z vlnky, excentrického strmeňa, skrutky, matice a podložky. Vlnka môže pri nadmernom dotiahnutí poškodiť kompozitný rošt. Vhodnejšie je preto použiť tanierik.

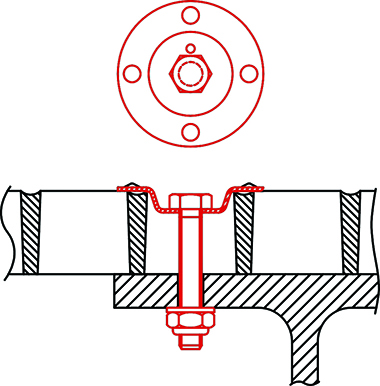

Typ S
Príchytka pre rošty rošty s okom 38/26, 38/30 alebo 38/38 s vŕtaním podpery. Súprava sa skladá z prehnutého tanierika, excentrického strmeňa, skrutky, matice a podložky.

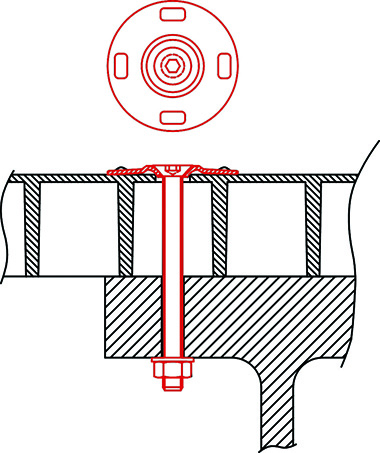

Typ W
Príchytka pre rošty rošty s okom 19/30, 19/38 a kryté rošty s vŕtaním podpery.
Súprava sa skladá z plochého tanierika, excentrického strmeňa, skrutky, matice a podložky.



Spojenie nepodoprených koncov roštov

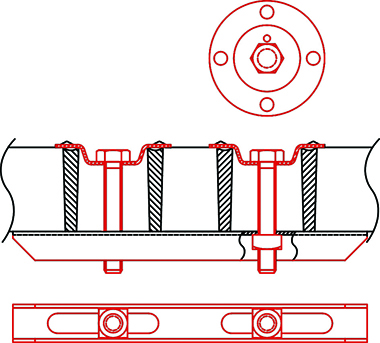

Typ F
Príchytka na vzájomné spojenie nepodoprených koncov roštov s okami 38/26, 38/30, 38/38. Súprava sa skladá z dvoch prehnutých tanierikov, strmeňa a dvoch sád skrutiek s matkami a podložkami.

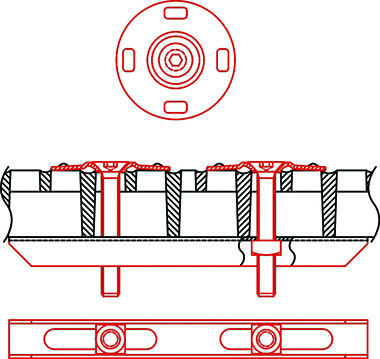

Typ F1
Príchytka na vzájomné spojenie nepodoprených koncov roštov s okami 19/30, 19/38 a krytých roštov. Súprava sa skladá z dvoch plochých tanierikov, strmeňa a dvoch sád skrutiek s matkami a podložkami.

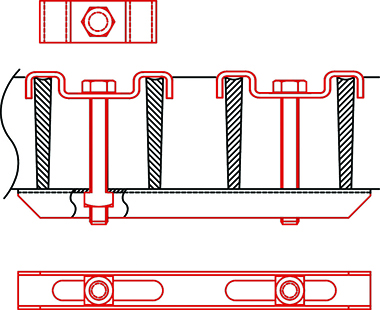

Typ F2
Príchytka na vzájomné spojenie nepodoprených koncov roštov s okami 38/26, 38/30, 38/38.
Súprava sa skladá z dvoch vlniek, strmeňa a dvoch sád skrutiek s matkami a podložkami.

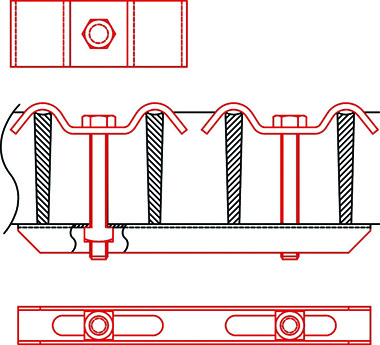

Typ F2-50
Príchytka na vzájomné spojenie nepodoprených koncov roštov s okami 50/50.
Súprava sa skladá z dvoch vlniek, strmeňa a dvoch sád skrutiek s matkami a podložkami.
