Výrobné tolerancie (smernica RAL-GZ 638)

Výrobné tolerancie (smernica RAL-GZ 638)
Výrobné tolerancie (smernica RAL-GZ 638)

Platné pre tieto prevedenia roštov

– nosný pás max. 60 x 5 mm
– rozstup nosných pásov 11–68 mm
– plochy roštu max. 2 m2, pričom žiadny rozmer nepresahuje 2 m
– platí pre zvárané aj lisované rošty

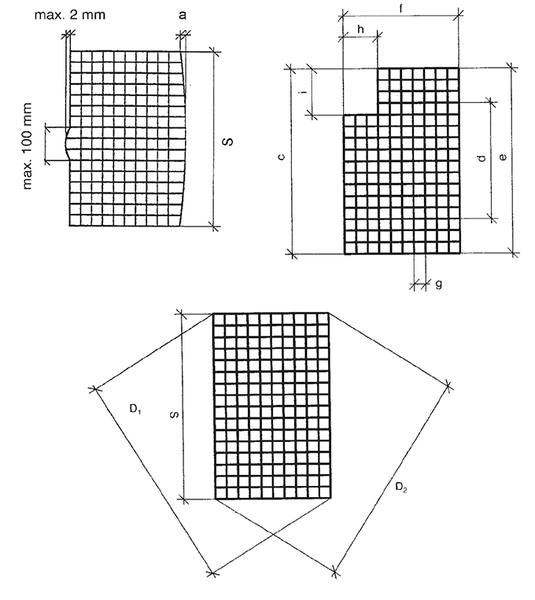

a = max. 0,0025 x s
c, e, f – tolerancia +0 mm, -4 mm
g – tolerancia 1,5 mm
d – tolerancia 4 mm (merané cez 10 ok)
h – tolerancia +0 mm, -8 mm
Rozdiel dĺžok uhlopriečok max. 0,01 s (dlhšia strana)

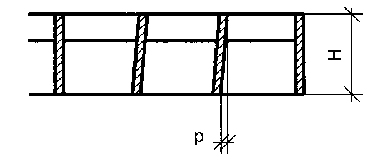

Odchýlka nosného a lemovacieho pásu od zvislej roviny
p = max. 0,1 H

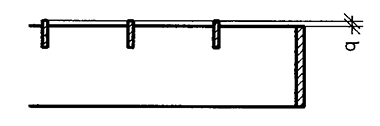

Prevýšenie rozperného prútu alebo pásu
q = 1,5 mm

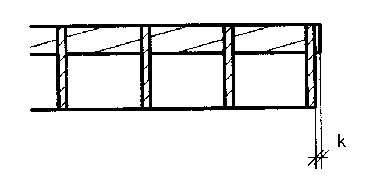

Prečnievanie priečneho prútu alebo pásu cez lem
k = max. 0,5 mm

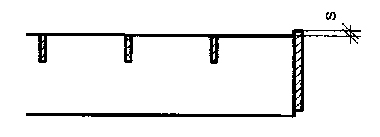

Prevýšenie lemovacieho pásu
s = max. 1,0 mm

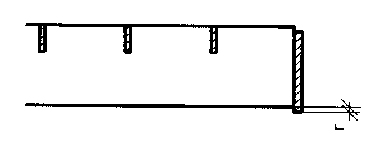

Zníženie lemovacieho pásu
r = max. 1,0 mm

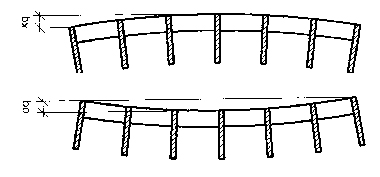

Priehyb konkávny alebo konvexný ​
– max. 1/200 nosnej dĺžky alebo nenosnej šírky pri rozmere väčšom ako 600 mm
– max. 3 mm pri rozmeroch menších ako 600 mm

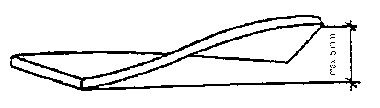

Skrútenie roštu (odchýlka od rovinnosti) ​
max. prípustná odchýlka 5 mm, pri roštoch s rozmermi
cca 300 x 300 mm - 2 mm
